Montáž na stěnu

Upozornění

Varování

Stěna použitá k montáži musí být zhotovena z nehořlavého materiálu a musí odolat minimální teplotě 125 °C.

Upozornění

Dbejte na to, abyste v závislosti na povrchu použili vhodný upevňovací materiál. Prostor mezi zařízením a stěnou musí vždy zůstat volný.


1.	Zařízení namontujte na nehořlavou pevnou stěnu.	Obrázek 1.

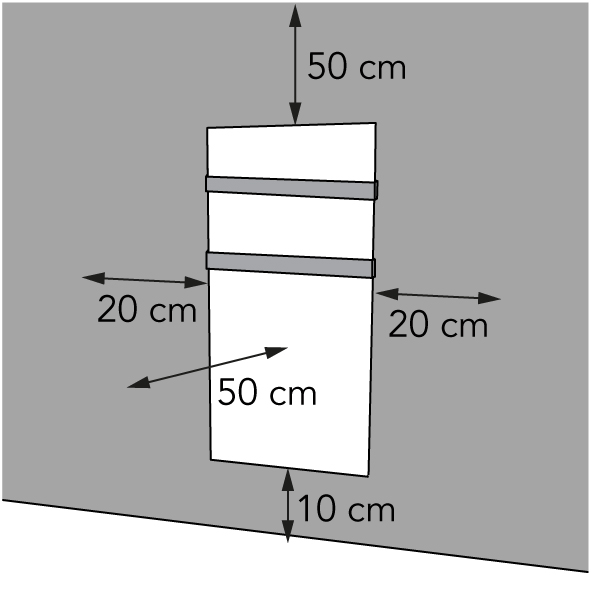

2.	Minimální vzdálenost zařízení (Obrázek 1) od ostatních předmětů: 50 cm od stropu; 20 cm od bočních stěn; 10 cm od podlahy; 50 cm volného prostoru před zařízením.
3.	Neprovádějte montáž zařízení na následujících místech: přímo pod elektrickou zásuvkou; do stropu nebo střechy.
4.	Umístěte držák (Obrázek 2, poz. 1) na stěnu a označte místo pro pět díry (, poz. 1).	Obrázek 2.
5.	Na označených místech vyvrtejte díry.
6.	Umístěte hmoždinky (Obrázek 2, poz. 3):
7.	Přišroubujte a utáhněte držák (Obrázek 2, poz. 1) ke stěně pomocí pěti velkých šroubů (Obrázek 2, poz. 2) a křížového šroubováku (Obrázek 2, poz. 4).


8.	Zařízení položte na bok na jemný stabilní povrch (Obrázek 3, poz. 4).	Obrázek 3.
9.	Dva držáky ručníků (Obrázek 3, poz. 3) umístěte do dvou ze tří možných pozic hlavní části (Obrázek 3, poz. ).
10.	Držáky ručníků přišroubujte a utáhněte (Obrázek 3, poz. 3) osmi malými šroubky (Obrázek 3, poz. 2) pomocí křížového šroubováku (Obrázek 3, poz. 1).


11.	Umístěte držáky zařízení (Obrázek 4, poz. 3) na držák na stěně (Obrázek 4, poz. 1).	Obrázek 5.
12.	Nechejte zařízení zapadnout (Obrázek 4, poz. 2) do otvorů držáku na stěně.

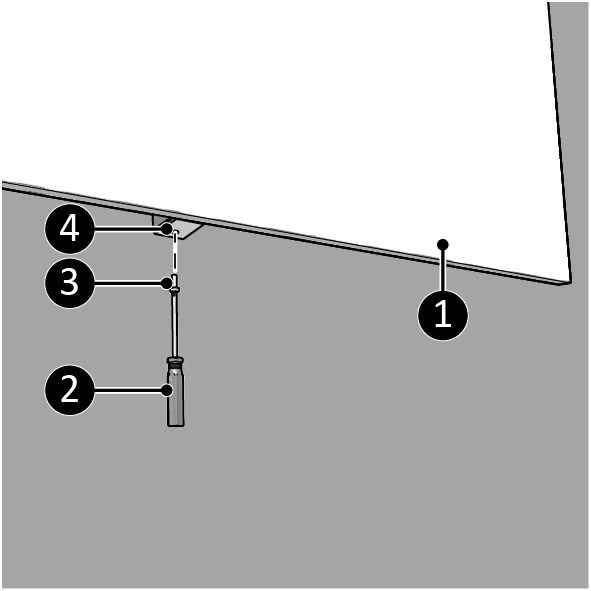

13.	Přišroubujte zařízení (Obrázek 5, poz. 1) pevně k nástěnnému držáku pomocí malého šroubu (Obrázek 5, poz. 3) a křížového šroubováku (Obrázek 5, poz. 2).
