Vægmontering

Advarsel

ADVARSEL

Den væg, der anvendes til montering, skal være fremstillet af ikke-brændbart materiale og kunne modstå en temperatur på mindst 125 °C.

Advarsel

FORSIGTIG

Sørg for at bruge passende fastgørelsesmaterialer, der passer til overfladen. Du må aldrig blokere mellemrummet mellem enheden og væggen.


1.	Anbring enheden på en ikke-brændbar og solid væg.	Figur 1.

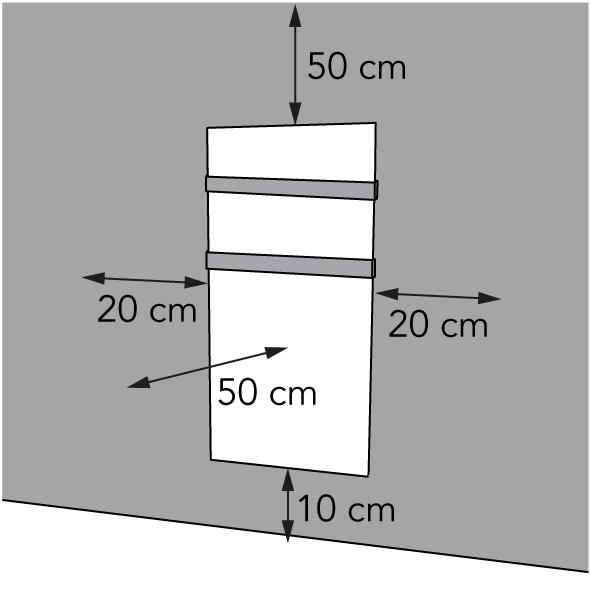

2.	Anbring enheden med en minimumsafstand (Figur 1) på: 50 cm fra loftet; 20 cm fra sidevæggene; 10 cm fra gulvet; 50 cm frirum foran
3.	Monter ikke enheden: direkte under en stikkontakt på loft eller tag
4.	Placer vægbeslaget (Figur 2, pos. 1) mod væggen, og marker de fem huller.	Figur 2.
5.	Bor fem huller på de markerede steder.
6.	Sæt plugs i (Figur 2, pos. 3).
7.	Skru og stram vægbeslaget (Figur 2, pos. 1) fast på væggen med fem store skruer (Figur 2, pos. 2) ved hjælp af en stjerneskruetrækker (Figur 2, pos. 4).


8.	Læg enheden ned på en stabil, blød overflade (Figur 3, pos. 4).	Figur 3.
9.	Placer de to håndklædestænger (Figur 3, pos. 3) på to af de tre mulige steder på hoveddelen (Figur 3, pos. ).
10.	Skru og stram de to håndklædestænger (Figur 3, pos. 3) med otte små skruer (Figur 3, pos. 2) ved hjælp af en stjerneskruetrækker (Figur 3, pos. 1).

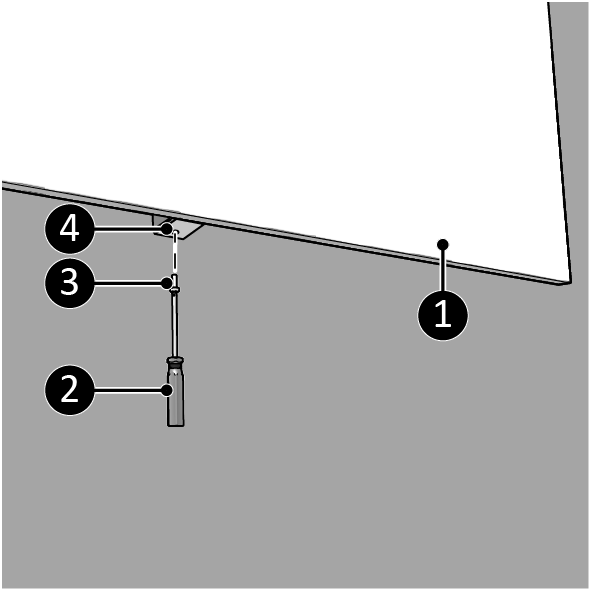

11.	Placer enhedens beslag (Figur 4, pos. 3) over vægbeslaget (Figur 4, pos. 1).	Figur 5.
12.	Skub enheden (Figur 4, pos. 2) ind i åbningerne på vægbeslaget.
13.	Skru og stram enheden (Figur 5, pos. 1) med en lille skrue (Figur 5, pos. 3) til vægbeslaget ved hjælp af en stjerneskruetrækker (Figur 5, pos. 2).
