Montage mural

Avertissement

AVERTISSEMENT

Le mur utilisé pour le montage doit être constitué d'un matériau ininflammable et doit pouvoir résister à une température minimale de 125 °C.

Avertissement

PRUDENCE

Veillez à utiliser des matériaux de fixation appropriés, en fonction de la surface. Ne bloquez jamais l'espace entre l'appareil et le mur.


1.	Placez l’appareil sur un mur solide et ininflammable.	Figure 1.

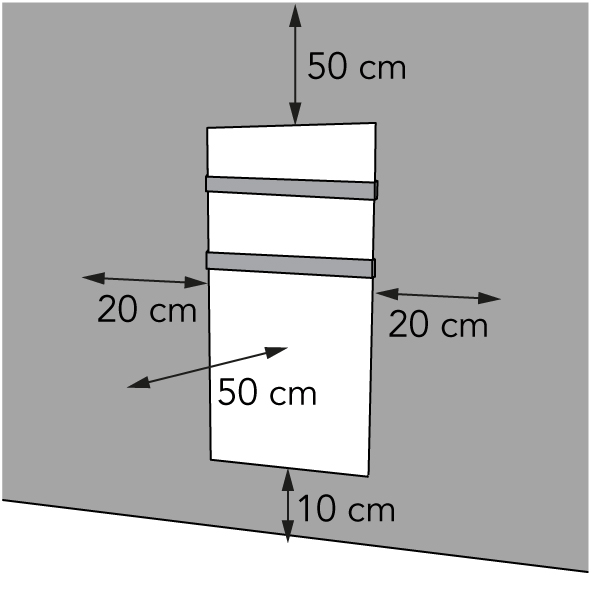

2.	Placez l'appareil en respectant une distance minimale (Figure 1) de : 50 cm du plafond ; 20 cm des murs latéraux ; 10 cm du sol ; 50 cm de dégagement sur la face avant.
3.	Ne montez pas l'appareil : juste sous une prise de courant ; à un plafond ou un toit.

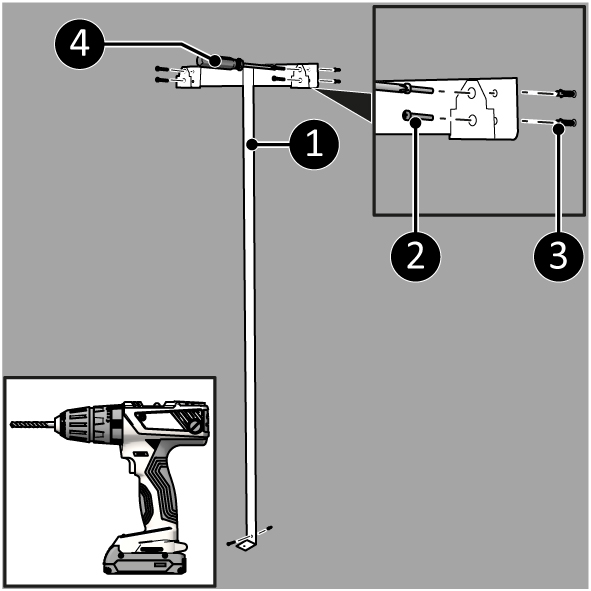

4.	Placez le support mural (Figure 2, pos. 1) contre le mur et marquez les cinq trous.	Figure 2.
5.	Percez cinq trous aux endroits marqués.
6.	Insérez des chevilles (Figure 2, pos. 3).
7.	Vissez et fixez le support mural (Figure 2, pos. 1) au mur avec cinq grandes vis (Figure 2, pos. 2) à l'aide d'un tournevis cruciforme (Figure 2, pos. 4).

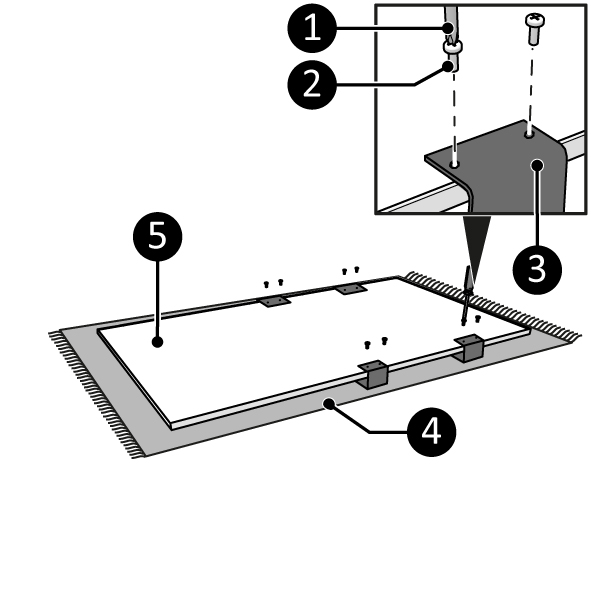

8.	Posez l'appareil sur une surface douce et stable (Figure 3, pos. 4).	Figure 3.
9.	Placez les deux porte-serviettes (Figure 3, pos. 3) sur deux des trois emplacements possibles de la partie principale (Figure 3, pos. ).
10.	Vissez et serrez les deux porte-serviettes (Figure 3, pos. 3) avec huit petites vis (Figure 3, pos. 2) à l'aide d'un tournevis cruciforme (Figure 3, pos. 1).

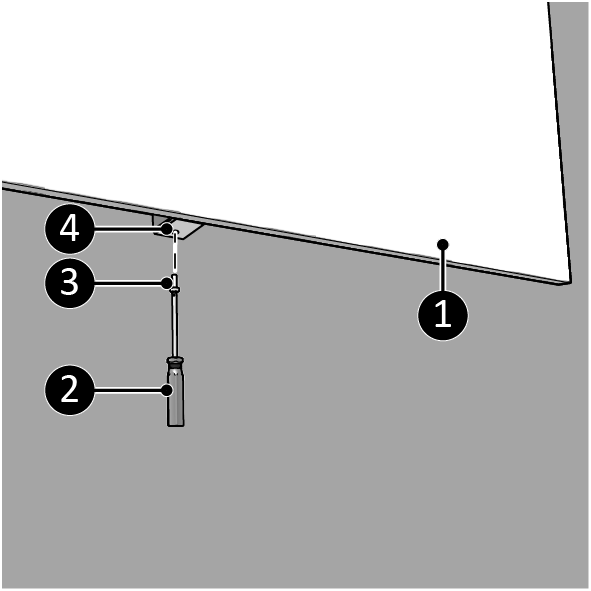

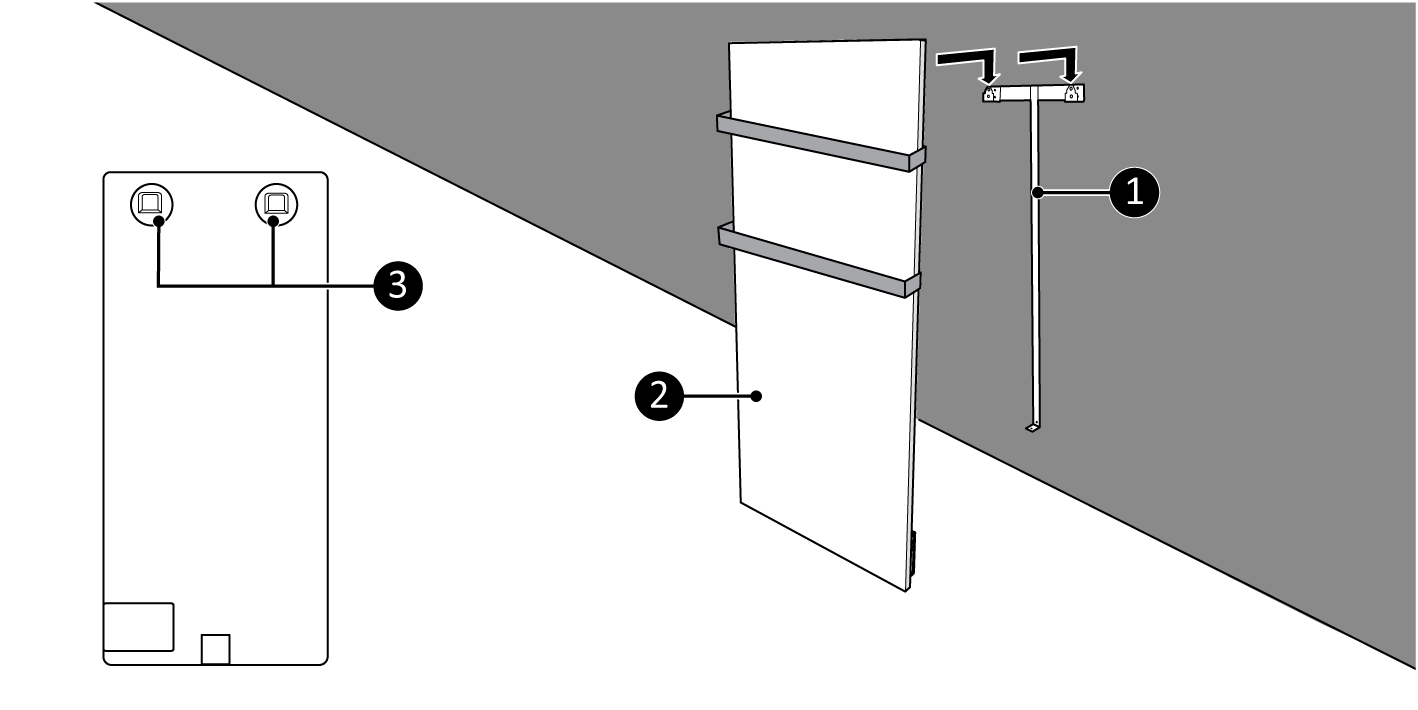

11.	Placez les supports de l’appareil (Figure 4, pos. 3) sur le support mural (Figure 4, pos. 1).	Figure 5.
12.	Glissez l’appareil (Figure 4, pos. 2) dans les ouvertures du support mural.
13.	Vissez et fixez l’appareil (Figure 5, pos. 1) au support mural avec une petite vis (Figure 5, pos. 3) à l'aide d'un tournevis cruciforme (Figure 5, pos. 2).
