Montáž na stenu

Varovanie

UPOZORNENIE

Stena použitá na montáž musí byť zhotovená z nehorľavého materiálu a mala by odolávať minimálne teplote 125 °C.

Varovanie

VÝSTRAHA

Uistite sa, že používate vhodné upevňovacie materiály v závislosti od povrchu. Priestor medzi prístrojom a stenou udržiavajte vždy voľný a bez prekážok.


1.	Zariadenie umiestnite na nehorľavú a pevnú stenu.	Obrázok 1.

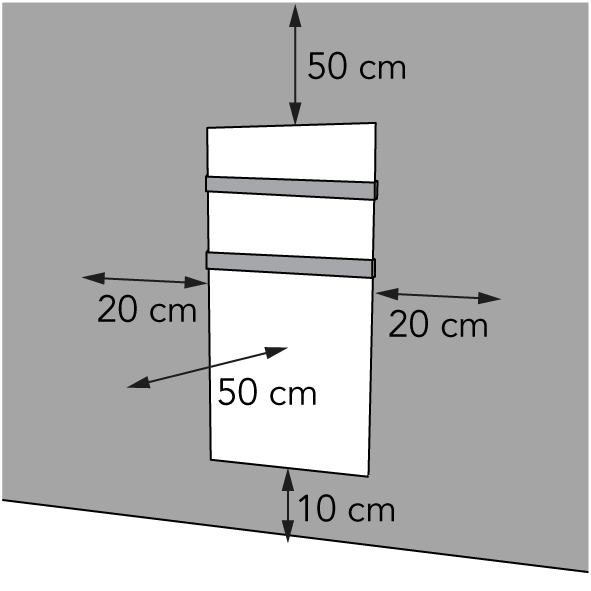

2.	Zariadenie umiestnite v minimálnej vzdialenosti (Obrázok 1): 50 cm od stropu; 20 cm od bočných stien; 10 cm od podlahy; 50 cm v priestore pred zariadením.
3.	Zariadenie nemontujte: tesne pod elektrickou zásuvkou; na strop alebo strechu.
4.	Umiestnite nástennú konzolu (Obrázok 2, poz. 1) k stene a označte päť otvory.	Obrázok 2.
5.	Na vyznačených miestach vyvŕtajte päť otvorov.
6.	Vložte príchytky (Obrázok 2, poz. 3).
7.	Nástenný držiak (Obrázok 2, poz. 1) priskrutkujte k stene piatimi veľkými skrutkami (Obrázok 2, poz. 2) pomocou krížového skrutkovača (Obrázok 2, poz. 4) a skrutky dotiahnite.


8.	Položte zariadenie na pevný, mäkký povrch (Obrázok 3, poz. 4).	Obrázok 3.
9.	Dva vešiaky na uteráky (Obrázok 3, poz. 3) umiestnite na dva z troch možných miest na hlavnom tele (Obrázok 3, poz. ).
10.	Dva vešiaky na uteráky (Obrázok 3, poz. 3) zaskrutkujte ôsmimi malými skrutkami (Obrázok 3, poz. 2) pomocou krížového skrutkovača (Obrázok 3, poz. 1) a skrutky dotiahnite.


11.	Umiestnite držiaky zariadenia (Obrázok 4, poz. 3) cez nástenný držiak (Obrázok 4, poz. 1).	Obrázok 5.
12.	Zasuňte zariadenie (Obrázok 4, poz. 2) do otvorov nástennej konzoly.
13.	Zariadenie (Obrázok 5, poz. 1) priskrutkujte a utiahnite malou skrutkou (Obrázok 5, poz. 3) k nástennému držiaku pomocou krížového skrutkovača (Obrázok 5, poz. 2).
