Väggmontering

Varning - risk för maskinskada

VARNING

Väggen som används för installation måste vara tillverkad av icke lättantändligt material och ska kunna motstå en minsta temperatur på 125 °C.

Varning - risk för maskinskada

FÖRSIKTIGHET

Säkerställ att använda lämpliga fästmaterial för väggytan. Blockera aldrig utrymmet mellan enheten och väggen.

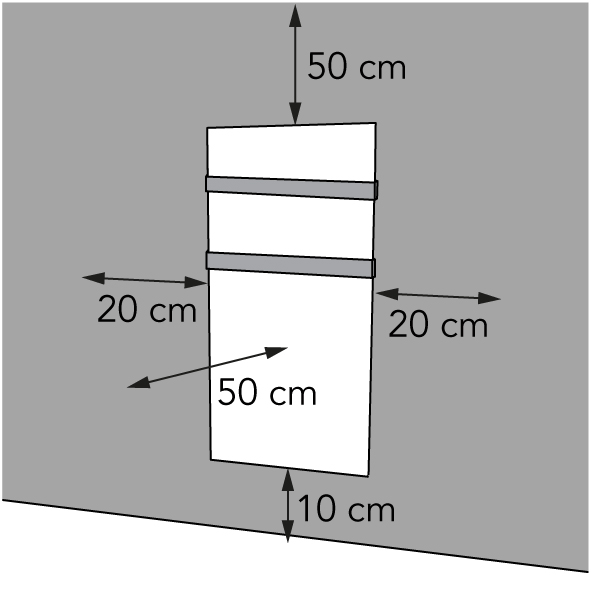

1.	Placera enheten på en icke lättantändlig och solid vägg.	Figur 1.
2.	Placera enheten med ett minsta avstånd (Figur 1) på: 50 cm till innertaket; 20 cm till sidoväggarna; 10 cm från golvet; 50 cm fritt utrymme på framsidan.
3.	Montera inte enheten: rakt under ett eluttag; på ett inner- eller yttertak.
4.	Placera väggfästet (Figur 2, pos. 1) mot väggen och markera de fem hålen.	Figur 2.
5.	Borra fem hål i de markerade punkterna.
6.	Sätt i pluggar (Figur 2, pos. 3).
7.	Skruva fast och dra åt väggfästet (Figur 2, pos. 1) i väggen med fem stora skruvar (Figur 2, pos. 2) genom att använda en stjärnskruvmejsel (Figur 2, pos. 4).


8.	Lägg ned enheten på en stabil, mjuk yta (Figur 3, pos. 4).	Figur 3.
9.	Placera de två handduksräckena (Figur 3, pos. 3) på två av de tre möjliga platserna på huvuddelen (Figur 3, pos. ).
10.	Skruva fast och dra åt de två handduksräcke (Figur 3, pos. 3) with eight small screws (Figur 3, pos. 2) using a Philips screwdriver (Figur 3, pos. 1).


11.	Placera enhetsfästena (Figur 4, pos. 3) över väggfästet (Figur 4, pos. 1).	Figur 5.
12.	Låt enheten (Figur 4, pos. 2) glida in i öppningarna på väggfästet.
13.	Skruva fast och dra åt enheten (Figur 5, pos. 1)) med en liten skruv (Figur 5, pos. 3) till väggfästet med en stjärnskruvmejsel (Figur 5, pos. 2).
