Vægmontering

Advarsel

ADVARSEL

Den væg, der anvendes til montering, skal være fremstillet af ikke-brændbart materiale og kunne modstå en temperatur på mindst 200 °C.

Advarsel

FORSIGTIG

Sørg for at bruge passende fastgørelsesmaterialer, der passer til overfladen. Du må aldrig blokere mellemrummet mellem enheden og væggen.

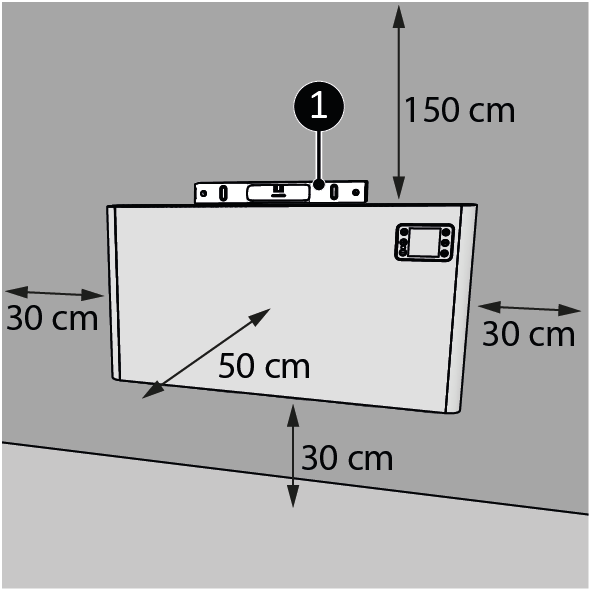

1.	Enheden skal anbringes på en vandret og solid overflade. Brug et vaterpas, når du placerer enheden (Figur 1, pos. 1).	Figur 1.
2.	Anbring enheden med en minimumsafstand (Figur 1) på: 150 cm fra loftet 30 cm fra sidevæggene 10 cm fra gulvet 50 cm frirum foran
3.	Monter ikke enheden: direkte under en stikkontakt på loft eller tag

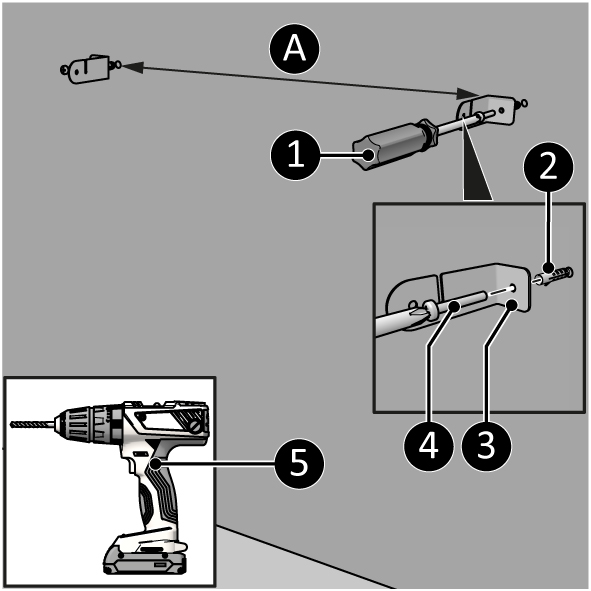

4.	Bor to huller på mindst 610 mm over gulvet til beslagene. Afstanden mellem de vandrette huller skal være ca. (Figur 2, pos. A)*: Alutherm 1000: 255 mm; Alutherm 1500: 400 mm; Alutherm 2000: 563 mm; Alutherm 2500: 655 mm.	Figur 2.
5.	Sæt rawlplugs i (Figur 2, pos. 2).
6.	Skru og stram venstre og højre beslag (Figur 2, pos. 3) fast på væggen med en stor skrue (Figur 2, pos. 4) ved hjælp af en stjerneskruetrækker (Figur 2, pos. 1).

Advarsel

FORSIGTIG

*Vær opmærksom på, at disse er hullerne til vægbeslaget og ikke åbningerne i varmeren.


7.	Læg enheden ned på en stabil, blød overflade (Figur 3, pos. 4).	Figur 3.
8.	Skru og stram to beslag (Figur 3, pos. 1) på begge sider af hoveddelen (Figur 3, pos. 5) med en lille skrue (Figur 3, pos. 2) ved hjælp af en stjerneskruetrækker (Figur 3, pos. 3).	Figur 3.


9.	Anbring beslagets huller (Figur 4, pos. 4) over vægbeslagene (Figur 4, pos. 1).
10.	Lad enheden (Figur 4, pos. 2) falde ind i vægbeslagenes åbninger (Figur 4, pos. 1).
11.	Brug enhedens beslag (Figur 4, pos. 3) til at markere positionen af det nederste hul på væggen.
12.	Fjern enheden fra vægbeslagene (Figur 4, pos. 1).


13.	Bor to huller på de markerede positioner, og sæt rawlplugs i.	Figur 5.
14.	Placer enheden (Figur 5, pos. 2) tilbage på vægbeslagene (Figur 5, pos. 1).
15.	Skru og stram enhedens beslag (Figur 5, pos. 4) med en stor skrue (Figur 5, pos. 3) fast på væggen (Figur 2, pos. 3) ved hjælp af en stjerneskruetrækker (Figur 5, pos. 2).
