Montáž na stenu

Varovanie

UPOZORNENIE

Stena použitá na montáž musí byť zhotovená z nehorľavého materiálu a mala by odolávať minimálne teplote 200 °C.

Varovanie

VÝSTRAHA

Uistite sa, že používate vhodné upevňovacie materiály v závislosti od povrchu. Priestor medzi prístrojom a stenou udržiavajte vždy voľný a bez prekážok.

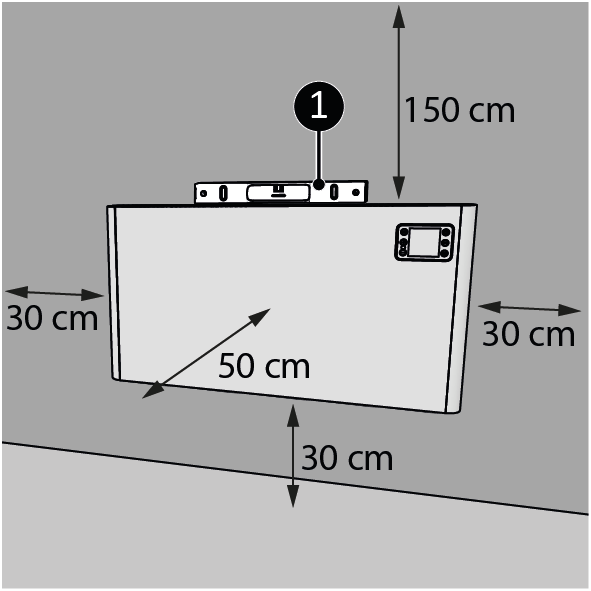

1.	Zariadenie umiestnite na rovný a stabilný povrch. Pri montáži zariadenia použite vodováhu (Obrázok 1, poz. 1).	Obrázok 1.
2.	Zariadenie umiestnite v minimálnej vzdialenosti (Obrázok 1): 150 cm od stropu; 30 cm od bočných stien; 10 cm od podlahy, 50 cm v prázdnom priestore pred zariadením.
3.	Zariadenie nemontujte: tesne pod elektrickou zásuvkou, na strop alebo strechu.


4.	Vyvŕtajte dve diery pre držiaky, najmenej 610 mm nad podlahou. Vzdialenosť medzi horizontálnymi dierami je približne (Obrázok 2, poz. A)*: Alutherm 1000: 255 mm; Alutherm 1500: 400 mm; Alutherm 2000: 563 mm; Alutherm 2500: 655 mm.	Obrázok 2.
5.	Vložte príchytky (Obrázok 2, poz. 2).
6.	Pomocou veľkej skrutky (Obrázok 2, poz. 4) a krížového skrutkovača (Phillips) (Obrázok 2, poz. 1) priskrutkujte a dotiahnite ľavý a pravý držiak (Obrázok 2, poz. 3) na stenu.

Varovanie

VÝSTRAHA

*Upozorňujeme, že ide o diery pre nástenný držiak, nie o štrbiny v ohrievači.


7.	Položte zariadenie na pevný, mäkký povrch (Obrázok 3, poz. 4).	Obrázok 3.
8.	Pomocou malej skrutky (Obrázok 3, poz. 2) a krížového skrutkovača (Phillips) (Obrázok 3, poz. 3) priskrutkujte a dotiahnite dva držiaky (Obrázok 3, poz. 1) na oboch stranách hlavného telesa (Obrázok 3, poz. 5).	Obrázok 3.


9.	Otvory pre držiaky (Obrázok 4, poz. 4) nasaďte cez nástenné držiaky (Obrázok 4, poz. 1).
10.	Nechajte zariadenie (Obrázok 4, poz. 2) zapadnúť do otvorov v nástenných držiakoch (Obrázok 4, poz. 1).
11.	Pomocou držiakov zariadenia (Obrázok 4, poz. 3) označte polohu spodného otvoru na stene.
12.	Vyberte zariadenie z nástenných držiakov (Obrázok 4, poz. 1).


13.	Vo vyznačených polohách vyvŕtajte dva otvory a vložte príchytky.	Obrázok 5.
14.	Umiestnite držiaky zariadenia (Obrázok 5, poz. 2) cez nástenný držiak (Obrázok 5, poz. 1).
15.	Pomocou veľkej skrutky (Obrázok 5, poz. 3) a krížového skrutkovača (Phillips) (Obrázok 5, poz. 2) priskrutkujte a dotiahnite držiaky zariadenia (Obrázok 5, poz. 4) k stene (Obrázok 2, pos. 3).
