Väggmontering

Varning - risk för maskinskada

VARNING

Väggen som används för installation måste vara tillverkad av icke lättantändligt material och ska kunna motstå en minsta temperatur på 200 °C.

Varning - risk för maskinskada

FÖRSIKTIGHET

Säkerställ att använda lämpliga fästmaterial för väggytan. Blockera aldrig utrymmet mellan enheten och väggen.

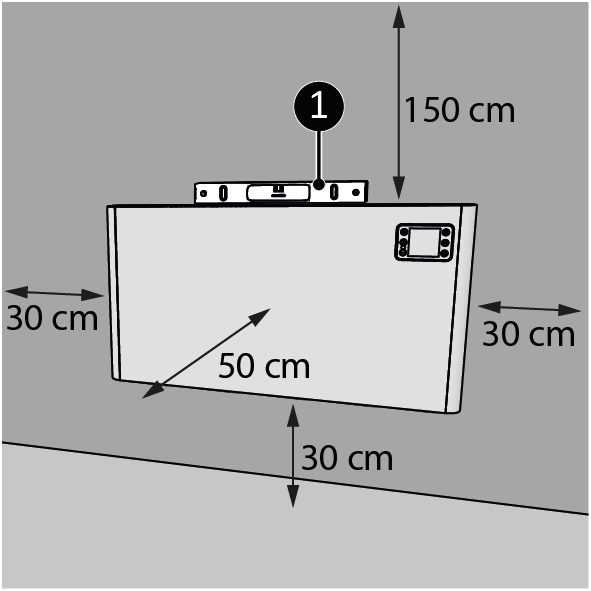

1.	Placera enheten på en lodrät och fast yta. Använd ett vattenpass vid uppställningen av enheten (Figur 1, pos. 1).	Figur 1.
2.	Placera enheten med ett minsta avstånd (Figur 1) på: 150 cm till innertaket; 30 cm till sidoväggarna; 10 cm från golvet; 50 cm fritt utrymme på framsidan.
3.	Montera inte enheten: rakt under ett eluttag; på ett inner- eller yttertak.


4.	Borra två hål på åtminstone 610 mm ovanför golvet för fästena. Avståndet mellan hålen är ungefärligt (Figur 2, pos. A)*: Alutherm 1000: 255 mm; Alutherm 1500: 400 mm; Alutherm 2000: 563 mm; Alutherm 2500: 655 mm;	Figur 2.
5.	Sätt i väggpluggar (Figur 2, pos. 2).
6.	Skruva fast och dra åt ett vänster- och ett högerfästen (Figur 2, pos. 3) med stora skruvar (Figur 2, pos. 4) i väggen genom att använda en stjärnskruvmejsel (Figur 2, pos. 1).

Varning - risk för maskinskada

FÖRSIKTIGHET

*Var medveten om att dessa hål är avsedda för väggfästet och inte spalterna i värmaren.


7.	Lägg ned enheten på en stabil, mjuk yta (Figur 3, pos. 4).	Figur 3.
8.	Skruva fast och dra åt två fästen (Figur 3, pos. 1) på båda sidor av huvudstommen (Figur 3, pos. 5) med små skruvar (Figur 3, pos. 2) genom att använda en stjärnskruvmejsel (Figur 3, pos. 3).	Figur 3.


9.	Placera fästeshålen (Figur 4, pos. 4) ovanför väggfästena (Figur 4, pos. 1).
10.	Låt enheten (Figur 4, pos. 2) fogas in i öppningarna på väggfästena (Figur 4, pos. 1).
11.	Använd enhetsfästena (Figur 4, pos. 3) för att markera lägena för de nedre hålen på väggen.
12.	Avlägsna enheten från väggfästena (Figur 4, pos. 1).


13.	Borra två hål i de markerade lägena och sätt i väggpluggarna.	Figur 5.
14.	Placera åter enheten (Figur 5, pos. 2) på väggfästena (Figur 5, pos. 1).
15.	Skruva fast och dra åt enhetsfästena (Figur 5, pos. 4) med stora skruvar (Figur 5, pos. 3) i väggen genom att använda (Figur 2, pos. 3) en stjärnskruvmejsel (Figur 5, pos. 2).
