Montáž na stěnu

Upozornění

VAROVÁNÍ

Nezapojujte zástrčku zařízení do elektrické zásuvky, dokud není zařízení správně namontováno nebo usazeno na svém místě.
Při instalaci/umístění zařízení dodržujte minimální vzdálenosti uvedené v návodu.
Prostor mezi zařízením a stěnou musí vždy zůstat volný.

Upozornění

VAROVÁNÍ

Zařízení neinstalujte/neumísťujte:

za dveřmi nebo u otevřeného okna, kde by do zařízení mohl vniknout déšť;
příliš blízko velkým předmětům nebo pod policí, skříňkou, závěsy či podobnými překážkami. Vzduch kolem tohoto zařízení musí mít možnost volně cirkulovat.

Upozornění

VAROVÁNÍ

Vždy používejte upevňovací materiál vhodný pro daný povrch (pokud je to možné); v případě potřeby se poraďte s odborníkem.

Upozornění

VAROVÁNÍ

Zeď, na kterou je zařízení připevněno, a stěny do vzdálenosti 1 metru od zařízení nesmí být z hořlavých materiálů. Materiály musí být odolné teplotám nejméně 200 °C, aniž by došlo k jejich hoření, tavení, deformaci nebo vzplanutí. Pravidelně kontrolujte, zda se stěna a strop nepřehřívají.


1.	Zařízení namontujte na nehořlavou pevnou stěnu.	Obrázek 1.

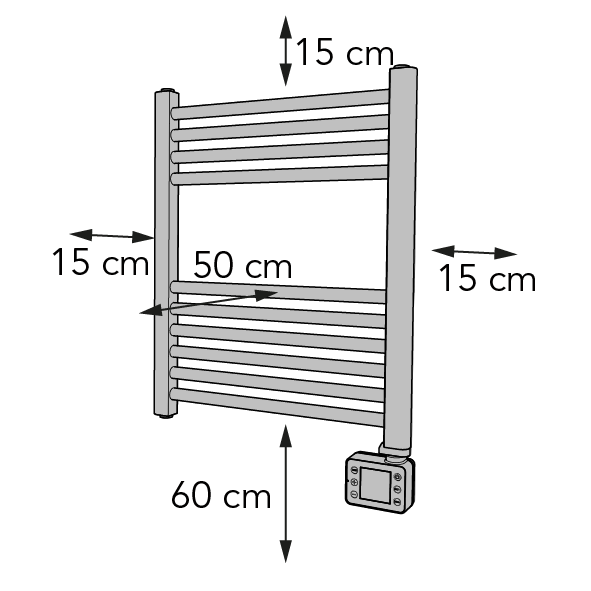

2.	Minimální vzdálenost zařízení (Obrázek 1) od ostatních předmětů: 15 cm od stropu; 15 cm od bočních stěn; 60 cm od podlahy; 50 cm volného prostoru před zařízením.
3.	Neprovádějte montáž zařízení na následujících místech: přímo pod elektrickou zásuvkou; do stropu nebo střechy.

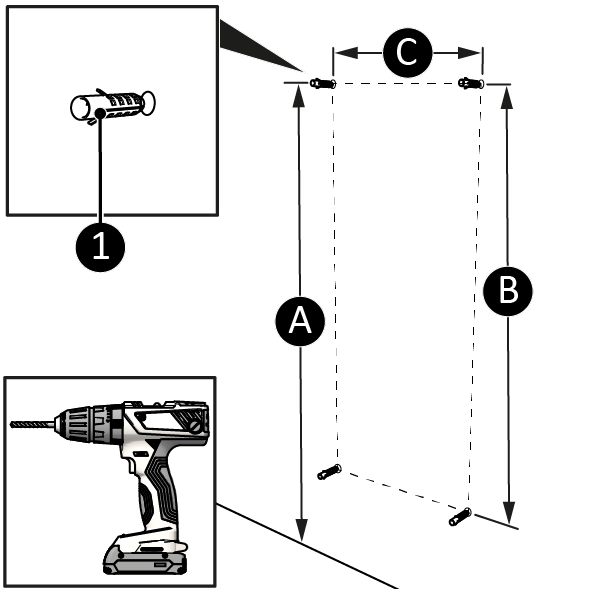

4.	Vyvrtejte dva horní otvory pro hmoždinky s horizontální vzdáleností 392 mm mezi otvory (Obrázek 2, poz. C). Použijte vzdálenosti z níže uvedeného seznamu, abyste zajistili vzdálenost od podlahy alespoň 60 cm (Obrázek 2, poz. A). Sani Bathroom Radiator 400: 1110 mm; Sani Bathroom Radiator 600: 1310 mm; Sani Bathroom Radiator 800: 1510 mm; Sani Bathroom Radiator 1000: 1710 mm;	Obrázek 2.
5.	Vyvrtejte dva spodní otvory pro hmoždinky s vodorovnou vzdáleností 392 mm mezi otvory (Obrázek 2, poz. C). Svislá vzdálenost mezi spodním a horním otvorem je přibližně (Obrázek 2, poz. B): Sani Bathroom Radiator 400: 440 mm; Sani Bathroom Radiator 600: 640 mm; Sani Bathroom Radiator 800: 840 mm; Sani Bathroom Radiator 1000: 1040 mm;	Obrázek 2.


6.	Umístěte hmoždinky a dodané kroužky (Obrázek 3, poz. 1).	Obrázek 3.
7.	Do hmoždinek zašroubujte čtyři nástěnné držáky samovrtnými šrouby (Obrázek 3, poz. 2) a distanční kroužky (Obrázek 3, poz. 1).
8.	Zasuňte hranaté matice do určených otvorů vnitřních nástěnných držáků.

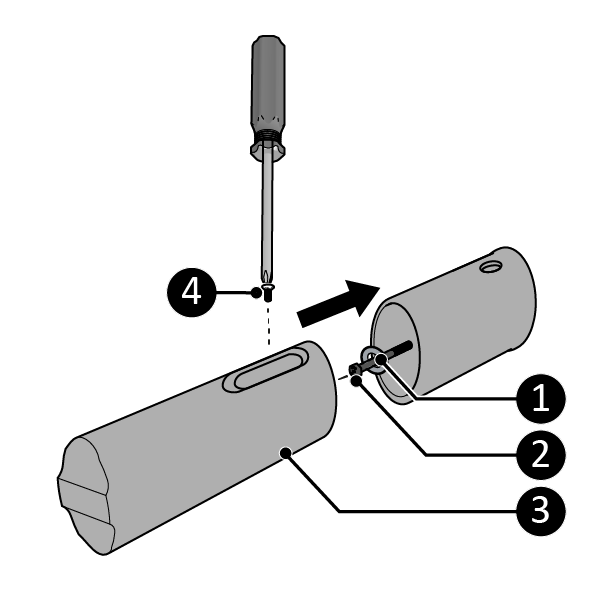

9.	Pomocí malých šroubků (Obrázek 3, poz. 4) a křížového šroubováku přišroubujte čtyři vnitřní nástěnné držáky (Obrázek 3, poz. 3) k vnějším nástěnným držákům.

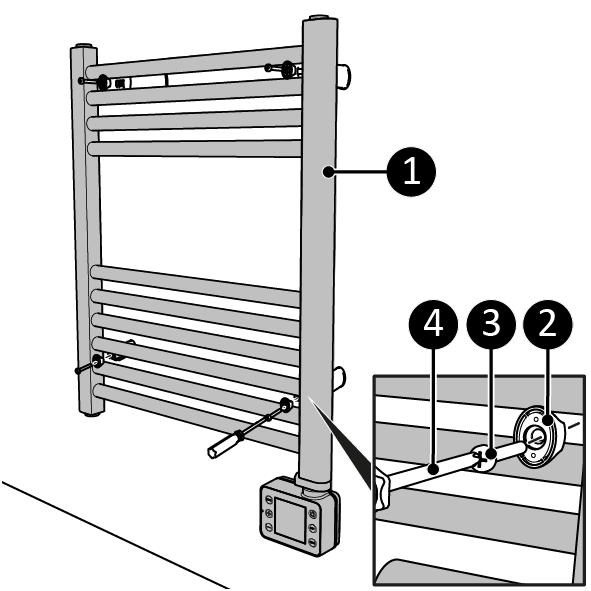

10.	Umístěte zařízení (Obrázek 4, poz. 1) na nástěnný držák.	Obrázek 4.
11.	Přišroubujte a utáhněte zařízení čtyřmi velkými šrouby (Obrázek 4, poz. 3) k nástěnným držákům (Obrázek 4, poz. 2) pomocí křížového šroubováku (Obrázek 4, poz. 4).
12.	Na šrouby nasaďte krytky.
