Vægmontering

Advarsel

ADVARSEL

Sæt ikke strømstikket i stikkontakten, før enheden er monteret eller placeret korrekt.
Overhold minimumsafstandene angivet i denne brugsanvisning, når du installerer/placerer enheden.
Du må aldrig blokere mellemrummet mellem enheden og væggen.

Advarsel

ADVARSEL

Installer/placér ikke enheden:

bag en dør eller ved et åbent vindue, hvor regn kunne komme ind;
for tæt på store genstande eller under en hylde, skab, gardiner eller lignende. Luften omkring denne enhed skal kunne cirkulere frit.

Advarsel

ADVARSEL

Sørg for, at du altid bruger fastgørelsesmaterialer, der passer til den overflade, du arbejder med, hvis det er relevant. Kontakt en ekspert, hvis det er nødvendigt.

Advarsel

ADVARSEL

Væggen, som enheden er fastgjort til, og vægge inden for 1 meter fra enheden må ikke være lavet af brændbare materialer. Materialer skal være modstandsdygtige over for temperaturer på mindst 200 °C uden at brænde, smelte, deformere eller danne flammer. Kontroller regelmæssigt for at sikre, at væg og loft ikke overophedes.


1.	Anbring enheden på en ikke-brændbar og solid væg.	Figur 1.

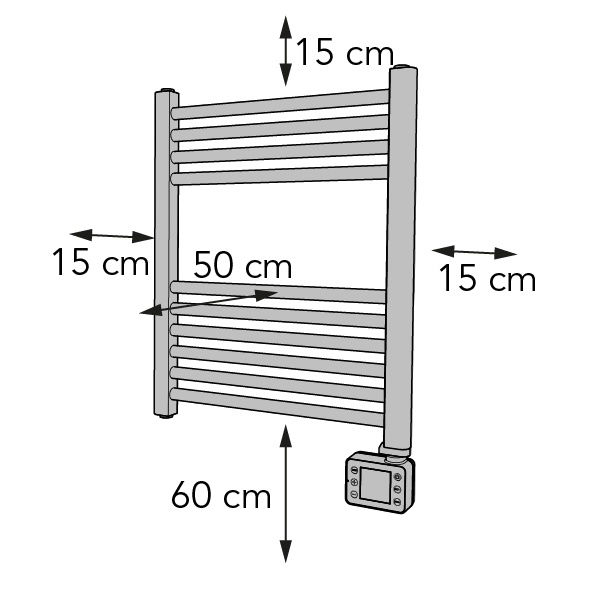

2.	Anbring enheden med en minimumsafstand (Figur 1) på: 15 cm fra loftet; 15 cm fra sidevæggene; 60 cm fra gulvet; 50 cm frirum foran
3.	Monter ikke enheden: direkte under en stikkontakt på loft eller tag

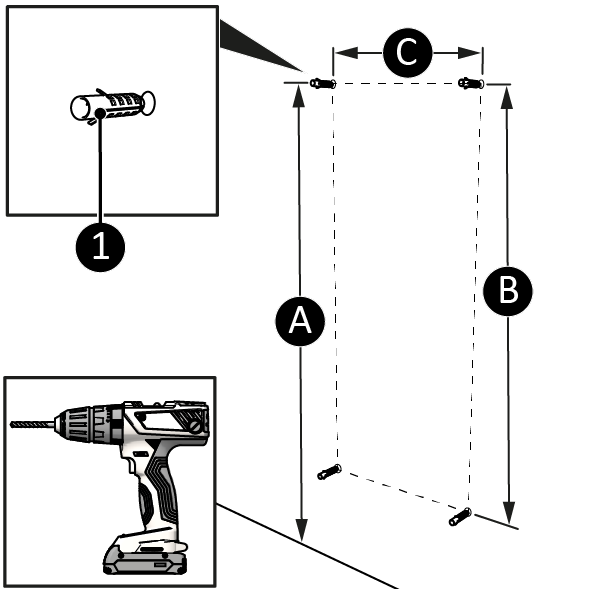

4.	Bor to øverste huller til dyvlerne med 392 mm vandret afstand mellem hullerne (Figur 2, pos. C). Brug afstandene fra nedenstående liste for at sikre afstanden til gulvet på mindst 60 cm under enheden (Figur 2, pos. A). Sani Bathroom Radiator 400: 1110 mm; Sani Bathroom Radiator 600: 1310 mm; Sani Bathroom Radiator 800: 1510 mm; Sani Bathroom Radiator 1000: 1710 mm;	Figur 2.
5.	Bor to nederste huller til rawlplugs med 392 mm vandret afstand mellem hullerne (Figur 2, pos. C). Den lodrette afstand mellem de nederste og øverste huller er ca. (Figur 2, pos. B): Sani Bathroom Radiator 400: 440 mm; Sani Bathroom Radiator 600: 640 mm; Sani Bathroom Radiator 800: 840 mm; Sani Bathroom Radiator 1000: 1040 mm;	Figur 2.


6.	Placer rawlplugs og de medfølgende ringe (Figur 3, pos. 1).	Figur 3.
7.	Skru de fire ydre vægbeslag med selvskærende skruer (Figur 3, pos. 2) og afstandsringe (Figur 3, pos. 1) ind i de fire rawlplugs.
8.	Skub de firkantede møtrikker ind i de udpegede slidser på de indvendige vægbeslag.
9.	Fastgør de fire indvendige vægbeslag (Figur 3, pos. 3) til de ydre vægbeslag med små skruer (Figur 3, pos. 4) ved hjælp af en stjerneskruetrækker.

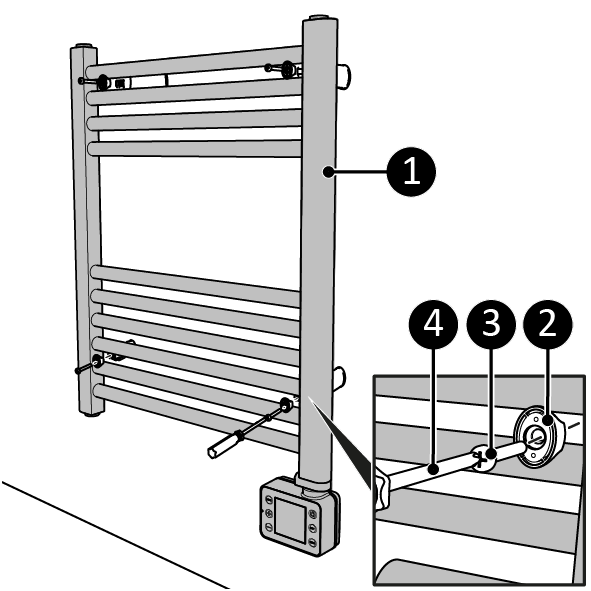

10.	Anbring enheden (Figur 4, pos. 1) over vægbeslagene.	Figur 4.
11.	Skru og stram enheden med fire store skruer (Figur 4, pos. 3) til vægbeslaget (Figur 4, pos. 2) ved hjælp af en stjerneskruetrækker (Figur 4, pos. 4).
12.	Placer de fire tætningshætter.
