Die zur Montage verwendete Wand muss aus nicht brennbarem Material bestehen und einer Mindesttemperatur von 125 °C standhalten.
WARNUNG
VORSICHT
Stellen Sie sicher, dass je nach Oberfläche geeignete Befestigungsmaterialien verwendet werden. Blockieren Sie niemals den Raum zwischen dem Gerät und der Wand.
1.
Stellen Sie das Gerät an eine nicht brennbare und feste Wand.
Abbildung 1.
2.

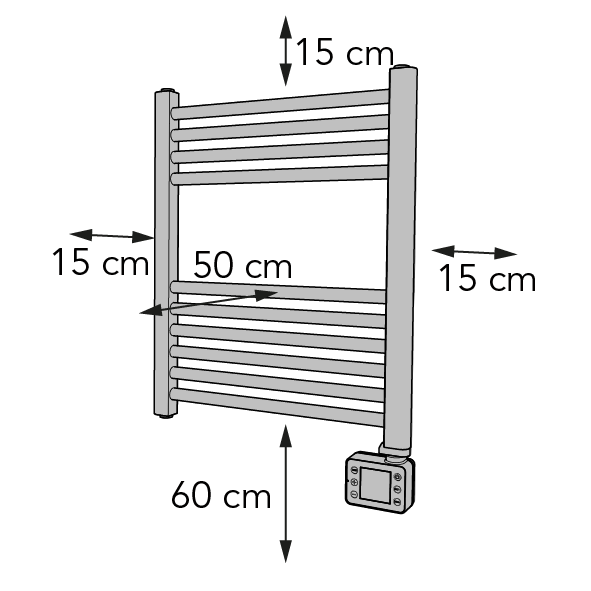

Platzieren Sie das Gerät mit einem Mindestabstand (Abbildung 1) von:
15 cm von der Decke entfernt;
15 cm von den Seitenwänden entfernt;
60 cm vom Boden entfernt;
50 cm Abstand an der Vorderseite.
3.
Montieren Sie das Gerät nicht:
unmittelbar unter einer Steckdose;
an einer Decke oder einem Dach.
4.

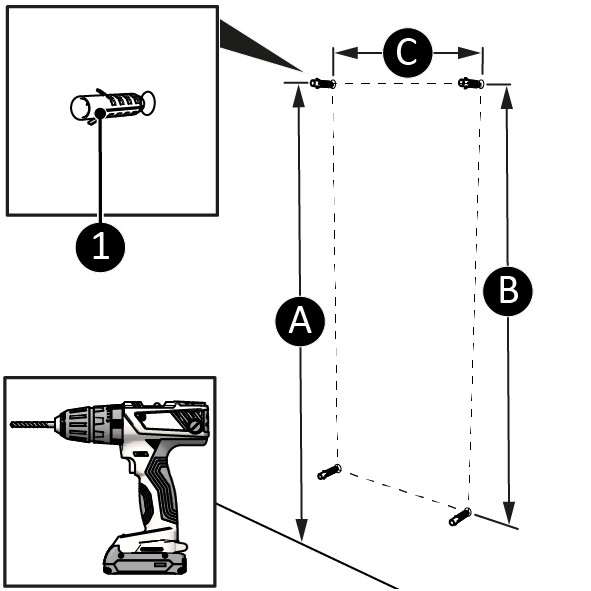

Bohren Sie oben zwei Löcher für die Dübel mit einem horizontalen Abstand von 392 mm zwischen den Löchern (Abbildung 2, Pos. C). Verwenden Sie die Abstände aus der folgenden Liste, um sicherzustellen, dass der Abstand zum Boden unter dem Gerät (Abbildung 2, Pos. A) mindestens 60 cm beträgt.
Sani Bathroom Radiator 400: 1110 mm;
Sani Bathroom Radiator 600: 1310 mm;
Sani Bathroom Radiator 800: 1510 mm;
Sani Bathroom Radiator 1000: 1710 mm;
Abbildung 2.
5.
Bohren Sie zwei untere Löcher für die Wanddübel mit einem horizontalen Abstand von 392 mm zwischen den Löchern (Abbildung 2, Pos. C). Der vertikale Abstand zwischen den unteren und oberen Löchern beträgt circa (Abbildung 2, Pos. B):
Sani Bathroom Radiator 400: 440 mm;
Sani Bathroom Radiator 600: 640 mm;
Sani Bathroom Radiator 800: 840 mm;
Sani Bathroom Radiator 1000: 1040 mm;
6.
Platzieren Sie die Wanddübel und die mitgelieferten Ringe (Abbildung 3, Pos. 1).
Abbildung 3.
7.
Schrauben Sie die vier Außenwandhalterungen mit Schneidschrauben (Abbildung 3, Pos. 2) und Distanzringen (Abbildung 3, Pos. 1) an den vier Dübeln fest.
8.
Schieben Sie die Vierkantmuttern in die dafür vorgesehenen Schlitze der Innenwandhalterungen.
9.
Befestigen Sie die vier inneren Wandhalterungen (Abbildung 3, Pos. 3) mit kleinen Schrauben (Abbildung 3, Pos. 4) an den äußeren Wandhalterungen mithilfe eines Kreuzschlitzschraubendrehers.
10.

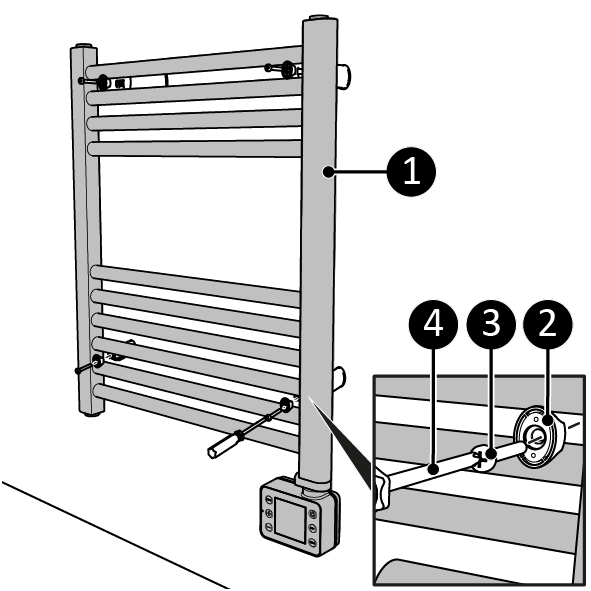

Platzieren Sie das Gerät (Abbildung 4, Pos. 1) über die Wandhalterungen.
Abbildung 4.
11.
Schrauben Sie das Gerät mit vier großen Schrauben (Abbildung 4, Pos. 3) an der Wandhalterung (Abbildung 4, Pos. 2) fest mit einem Kreuzschlitzschraubendreher (Abbildung 4, Pos. 4).
