Montage mural

Avertissement

AVERTISSEMENT

N’insérez pas la fiche d'alimentation dans la prise murale avant que l'appareil ne soit correctement monté ou placé.
Respectez les distances minimales indiquées dans le manuel lors de l'installation ou du positionnement de l'appareil.
Ne bloquez jamais l'espace entre l'appareil et le mur.

Avertissement

AVERTISSEMENT

N'installez pas/ne positionnez pas l'appareil :

derrière une porte ou près d'une fenêtre ouverte, où la pluie pourrait s'infiltrer ;
trop près d'objets volumineux ou sous une étagère, un placard, des rideaux ou autres éléments similaires. L'air autour de cet appareil doit pouvoir circuler librement.

Avertissement

AVERTISSEMENT

Assurez-vous toujours d'utiliser des matériaux de fixation adaptés à la surface sur laquelle vous travaillez, selon le cas ; consultez un expert si nécessaire.

Avertissement

AVERTISSEMENT

Le mur auquel l’appareil est fixé et les murs situés à 1 mètre ou moins de l’appareil ne doivent pas être constitués de matériaux inflammables. Les matériaux doivent résister à des températures d'au moins 200 °C sans brûler, fondre, se déformer ou s'enflammer. Vérifiez régulièrement que le mur et le plafond ne surchauffent pas.


1.	Placez l’appareil sur un mur solide et ininflammable.	Figure 1.
2.	Placez l'appareil en respectant une distance minimale (Figure 1) de : 15 cm du plafond ; 15 cm des murs latéraux ; 60 cm du sol ; 50 cm de dégagement sur la face avant.
3.	Ne montez pas l'appareil : juste sous une prise de courant ; à un plafond ou un toit.
4.	Percez deux trous supérieurs pour les chevilles en observant une distance horizontale de 392 mm entre les trous (Figure 2, pos. C). Utilisez les distances de la liste ci-dessous pour vous assurer que la distance au sol est d'au moins 60 cm sous l'appareil (Figure 2, pos. A). Sani Bathroom Radiator 400 : 1110 mm ; Sani Bathroom Radiator 600 : 1310 mm ; Sani Bathroom Radiator 800 : 1510 mm ; Sani Bathroom Radiator 1000 : 1710 mm ;	Figure 2.
5.	Percez deux trous inférieurs pour les chevilles en observant une distance horizontale de 392 mm entre les trous (Figure 2, pos. C). La distance verticale entre les trous inférieurs et supérieurs est d'environ (Figure 2, pos. B) : Sani Bathroom Radiator 400 : 440 mm ; Sani Bathroom Radiator 600 : 640 mm ; Sani Bathroom Radiator 800 : 840 mm ; Sani Bathroom Radiator 1000 : 1040 mm ;	Figure 2.


6.	Insérez les chevilles et les bagues accompagnant le produit (Figure 3, pos. 1).	Figure 3.
7.	Vissez les quatre supports muraux extérieurs avec des vis autotaraudeuses (Figure 3, pos. 2) et des bagues d'écartement (Figure 3, pos. 1) dans les quatre chevilles.
8.	Faites glisser les écrous carrés dans les espaces prévus à cet effet sur les supports muraux intérieurs.

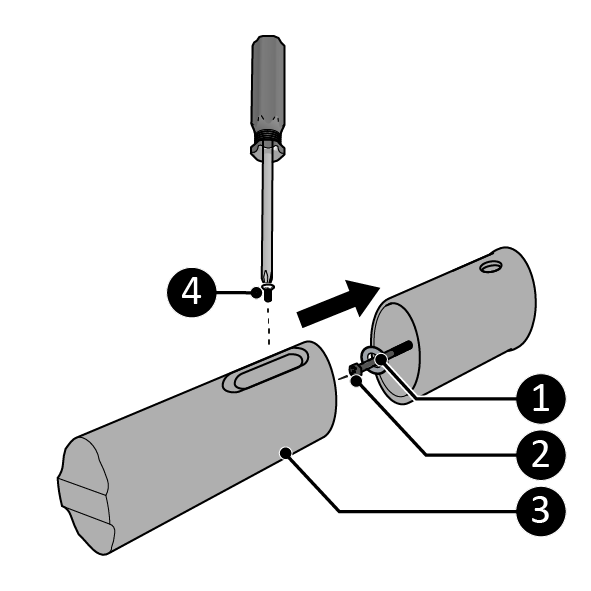

9.	Fixez les quatre supports muraux intérieurs (Figure 3, pos. 3) aux supports muraux extérieurs à l'aide de petites vis (Figure 3, pos. 4) et d'un tournevis cruciforme.


10.	Placez l'appareil (Figure 4, pos. 1) sur les supports muraux.	Figure 4.
11.	Vissez et serrez l'appareil avec quatre grandes vis (Figure 4, pos. 3) au support mural (Figure 4, pos. 2) à l'aide d'un tournevis cruciforme (Figure 4, pos. 4).
12.	Placer les quatre bouchons d'étanchéité.
