Wandmontage

Attentie

WAARSCHUWING

Steek de stekker niet in het stopcontact voordat het apparaat correct gemonteerd of geplaatst is.
Controleer de minimumafstanden in deze handleiding voordat u het apparaat installeert/plaatst.
Blokkeer nooit de ruimte tussen het apparaat en de muur.

Attentie

WAARSCHUWING

Installeer/plaats het apparaat niet:

achter een deur of in de buurt van een open raam waardoor regen naar binnen kan komen;
te dicht bij grote objecten of onder een plank, een kastje, gordijnen of dergelijke objecten. Zorg ervoor dat de lucht vrij rond het apparaat kan circuleren.

Attentie

WAARSCHUWING

Zorg ervoor dat u altijd bevestigingsmaterialen gebruikt die geschikt zijn voor de ondergrond waarmee u werkt, indien van toepassing. Win advies in bij een expert als dit nodig is.

Attentie

WAARSCHUWING

De muur waartegen het apparaat wordt bevestigd en de muren binnen 1 meter vanaf het apparaat mogen niet bestaan uit brandbare materialen. Materialen moet bestendig zijn tegen temperaturen van minstens 200 °C zonder te verbranden, smelten, vervormen of vlam te vatten. Controleer regelmatig of de muren en het plafond niet te heet worden.


1.	Plaats het apparaat tegen een onbrandbare en stevige muur.	Figuur 1.

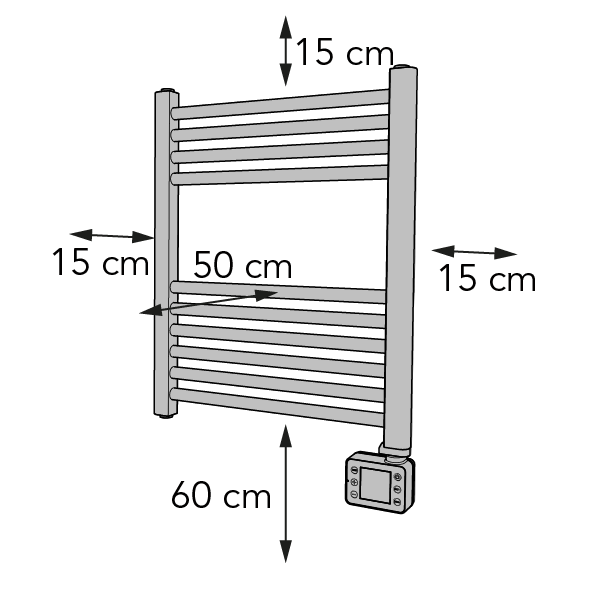

2.	Plaats het apparaat op een minimale afstand (Figuur 1) van: 15 cm van het plafond; 15 cm van de zijwanden; 60 cm van de vloer; 50 cm vrije ruimte aan de voorkant.
3.	Monteer het apparaat niet: direct onder een stopcontact; op een plafond of dak.

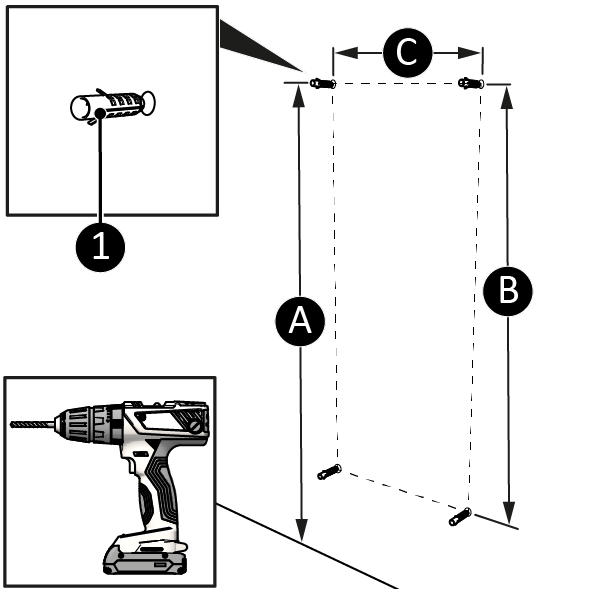

4.	Boor de bovenste twee gaten voor de muurpluggen op horizontaal 392 mm afstand van elkaar (Figuur 2, pos. C). Gebruik de afstanden in de onderstaande lijst om te zorgen voor een minimale afstand tot de vloer van ten minste 60 cm onder het apparaat (Figuur 2, pos. A). Sani Bathroom Radiator 400: 1110 mm; Sani Bathroom Radiator 600: 1310 mm; Sani Bathroom Radiator 800: 1510 mm; Sani Bathroom Radiator 1000: 1710 mm;	Figuur 2.
5.	Boor de onderste twee gaten voor de muurpluggen op horizontaal 392 mm afstand van elkaar (Figuur 2, pos. C). De verticale afstand tussen de onderste en bovenste gaten is ongeveer (Figuur 2, pos. B): Sani Bathroom Radiator 400: 440 mm; Sani Bathroom Radiator 600: 640 mm; Sani Bathroom Radiator 800: 840 mm; Sani Bathroom Radiator 1000: 1040 mm;	Figuur 2.


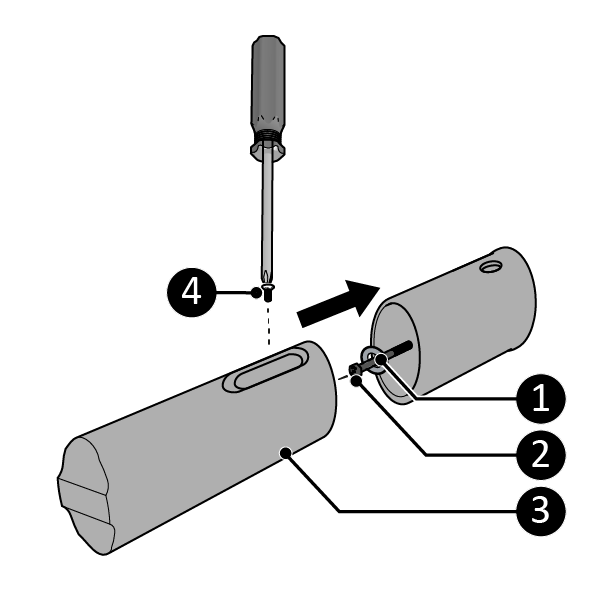

6.	Plaats de muurpluggen en de meegeleverde ringen (Figuur 3, pos. 1).	Figuur 3.
7.	Schroef de vier buitenste muurbeugels met zelftappende schroeven (Figuur 3, pos. 2) en vulringen (Figuur 3, pos. 1) in de vier pluggen.
8.	Schuif de vierkante moeren in de daarvoor bestemde gleuven van de binnenste muurbeugels.
9.	Bevestig de vier binnenste muurbeugels (Figuur 3, pos. 3) aan de buitenste muurbeugels (Figuur 3, pos. 4) met een kruiskopschroevendraaier.

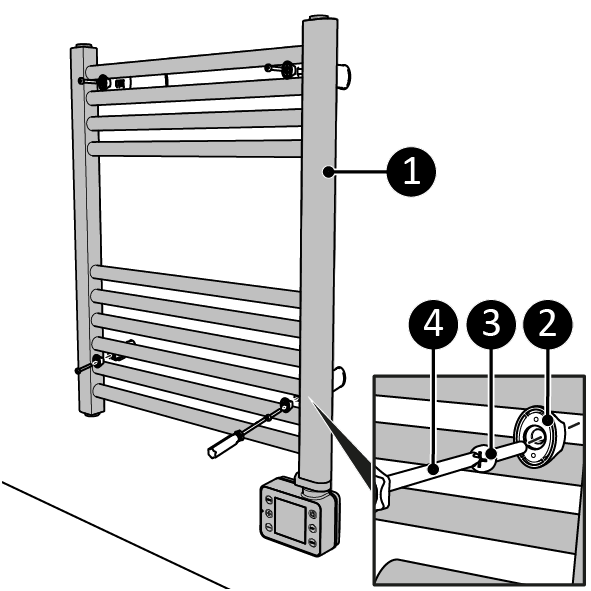

10.	Plaats het apparaat (Figuur 4, pos. 1) over de muurbeugels.	Figuur 4.
11.	Bevestig het apparaat met vier grote schroeven (Figuur 4, pos. 3) aan de muurbeugel (Figuur 4, pos. 2) met een kruiskopschroevendraaier (Figuur 4, pos. 4).
12.	Plaats de vier afsluitkappen.
