Montáž na stenu
| Varovanie | |
|---|---|
 | UPOZORNENIE Stena použitá na montáž musí byť zhotovená z nehorľavého materiálu a mala by odolávať minimálne teplote 125 °C. |
| Varovanie | |
|---|---|
 | VÝSTRAHA Uistite sa, že používate vhodné upevňovacie materiály v závislosti od povrchu. Priestor medzi prístrojom a stenou udržiavajte vždy voľný a bez prekážok. |
| 1. | Zariadenie umiestnite na nehorľavú a pevnú stenu. |  |

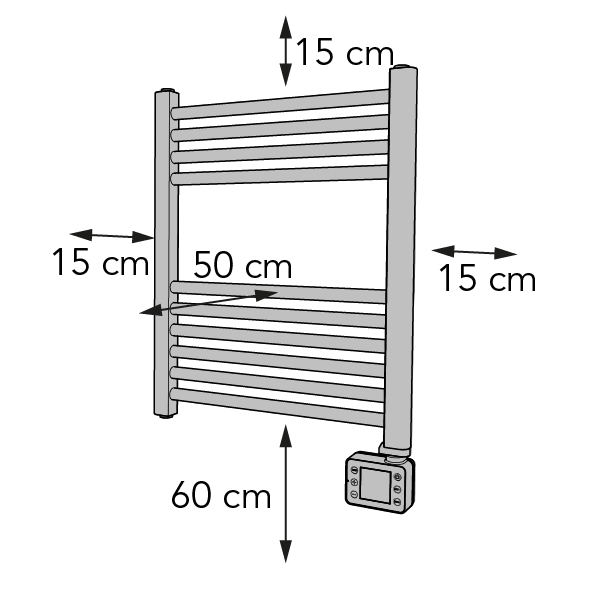

| 2. | Zariadenie umiestnite v minimálnej vzdialenosti (Obrázok 1):
| |
| 3. | Zariadenie nemontujte:
| |

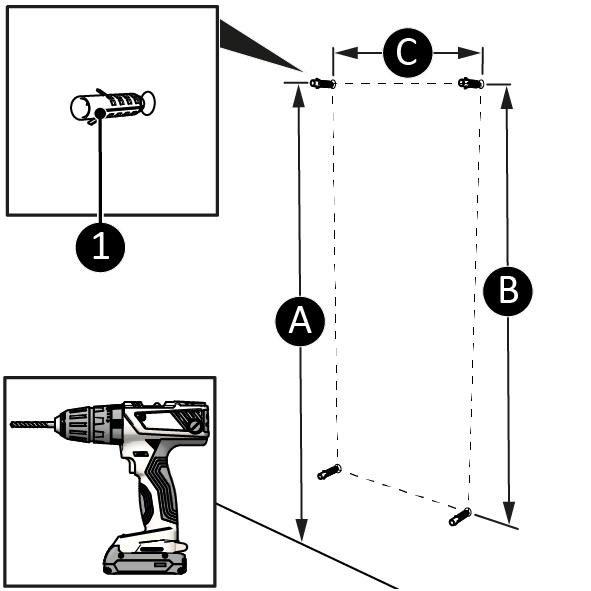

| 4. | Navŕtajte dve diery zhora na spájacie kolíky s 392 mm vodorovnou vzdialenosťou medzi nimi (Obrázok 2, poz. C). Použite vzdialenosti z nižšie uvedeného zoznamu a premerajte či je vzdialenosť od podlahy aspoň 60 cm pod zariadením (Obrázok 2, poz. A).
|  |
| 5. | Navŕtajte dve diery zdola na hmoždinky na stenu s 392 mm vzájomnou vodorovnou vzdialenosťou (Obrázok 2, poz. C). Zvislá vzdialenosť medzi spodnými a hornými dierami je približne (Obrázok 2, poz. B):
|
| 6. | Vložte hmoždinky a dodané podložky do steny (Obrázok 3, poz. 1). |  |
| 7. | Štyri vonkajšie nástenné konzoly zaskrutkujte pomocou samorezných skrutiek (Obrázok 3, poz. 2) a podložiek (Obrázok 3, poz. 1) do štyroch hmoždiniek. | |
| 8. | Zasuňte hranaté matice do predurčených štrbín vnútorných konzol. | |

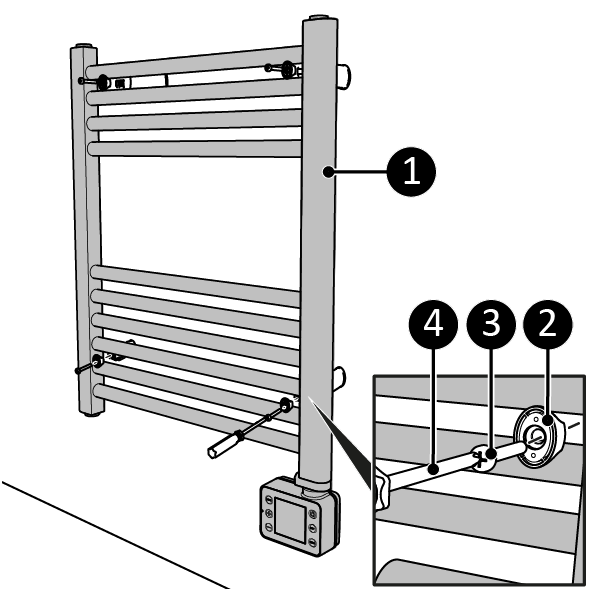

| 9. | Štyri vnútorné nástenné držiaky (Obrázok 3, poz. 3) priskrutkujte ku konzolám na stene malými skrutkami (Obrázok 3, poz. 4) krížovým skrutkovačom. |
