Väggmontering

Varning - risk för maskinskada

VARNING

Sätt inte i elkontakten i eluttaget innan apparaten är korrekt monterad eller placerad.
Observera de minsta avstånd som anges i denna bruksanvisning vid installation/placering av apparaten.
Blockera aldrig utrymmet mellan apparaten och väggen.

Varning - risk för maskinskada

VARNING

Installera/placera inte apparaten:

bakom en dörr eller vid ett öppet fönster där regn kan tränga in;
för nära stora föremål eller under en hylla, ett sköp, gardiner eller dylikt. Luften runt denna apparat måste få cirkulera fritt.

Varning - risk för maskinskada

VARNING

Säkerställ att man alltid använder fästmaterial som är lämpliga för den yta man arbetar med (om tillämpligt); rådfråga en expert vid tvivel.

Varning - risk för maskinskada

VARNING

Den vägg på vilken apparaten är fäst och väggar inom 1 m från apparaten måste vara utförda i icke lättantändligt material. Material måste motstå temperaturer på åtminstone 200 °C utan att brinna, smälta, deformeras eller fatta eld. Kontrollera regelbundet för att säkerställa att väggen och innertaket inte överhettas.

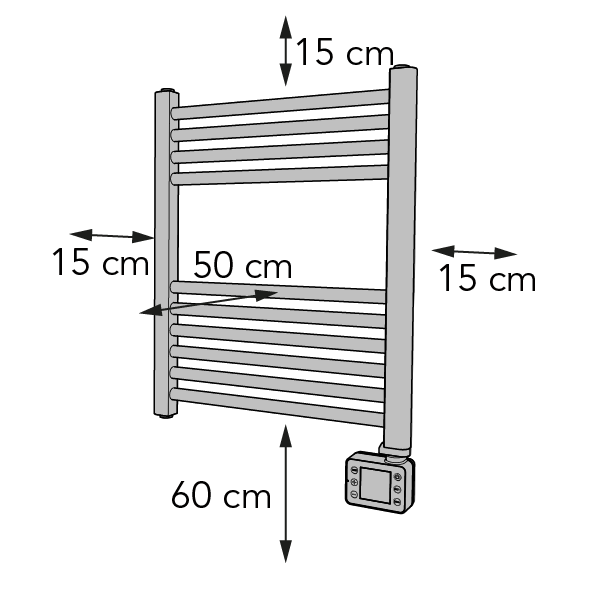

1.	Placera enheten på en icke lättantändlig och solid vägg.	Figur 1.
2.	Placera enheten med ett minsta avstånd (Figur 1) på: 15 cm till innertaket; 15 cm till sidoväggarna; 60 cm från golvet; 50 cm fritt utrymme på framsidan.
3.	Montera inte enheten: rakt under ett eluttag; på ett inner- eller yttertak.

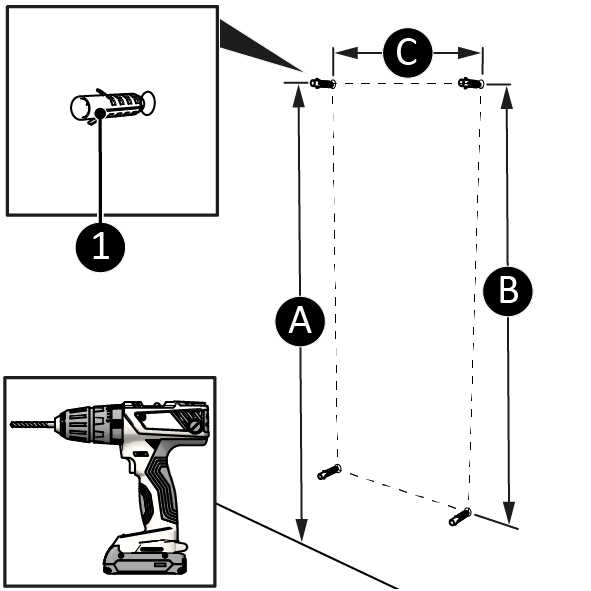

4.	Borra två övre hål för låspinnarna med ett vågrätt avstånd på 392 mm mellan hålen (Figur 2, pos. C). Använd avstånden i nedanstående förteckning för att säkerställa golvavståndet på åtminstone 60 cm nedanför enheten (Figur 2, pos. A). Sani Bathroom Radiator 400: 1110 mm; Sani Bathroom Radiator 600: 1310 mm; Sani Bathroom Radiator 800: 1510 mm; Sani Bathroom Radiator 1000: 1710 mm;	Figur 2.
5.	Borra två nedre hål för väggpluggarna med ett vågrätt avstånd på 392 mm mellan hålen (Figur 2, pos. C). Det lodräta avståndet mellan de nedre och övre hålen är ungefär (Figur 2, pos. B): Sani Bathroom Radiator 400: 440 mm; Sani Bathroom Radiator 600: 640 mm; Sani Bathroom Radiator 800: 840 mm; Sani Bathroom Radiator 1000: 1040 mm;	Figur 2.

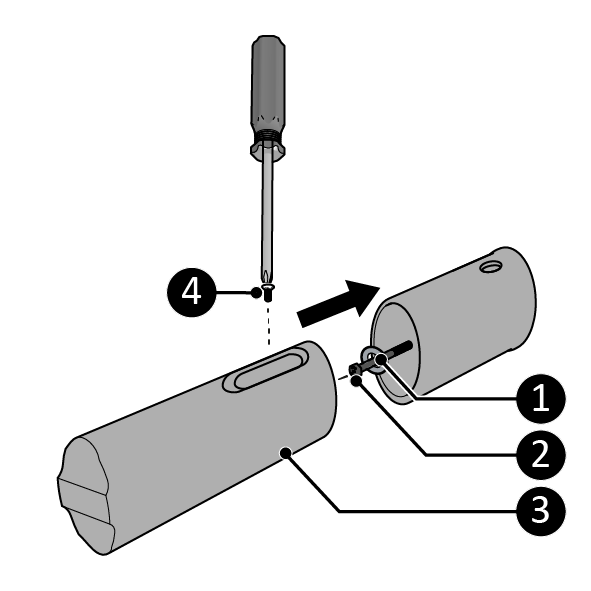

6.	Sätt i väggpluggarna och de levererade ringarna (Figur 3, pos. 1).	Figur 3.
7.	Skruva i de fyra ytterväggsfästena med självgängande skruvar (Figur 3, pos. 2) och mellanläggsringar (Figur 3, pos. 1) i de fyra väggpluggarna.
8.	Låt de kvadratiska muttrarna glida in på de avsedda platserna i innerväggsfästena.
9.	Fäst de fyra innerväggsfästena (Figur 3, pos. 3) i ytterväggsfästena med små skruvar (Figur 3, pos. 4) genom att använda en stjärnskruvmejsel.

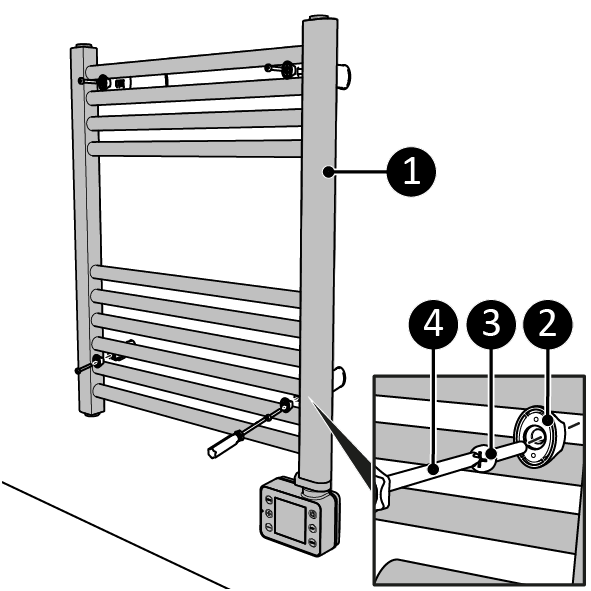

10.	Placera enheten (Figur 4, pos. 1) på väggfästena.	Figur 4.
11.	Skruva fast och dra åt enheten med stora skruvar (Figur 4, pos. 3) i väggen (Figur 4, pos. 2) genom att använda en stjärnskruvmejsel (Figur 4, pos. 4).
12.	Placera de fyra förseglingskåporna.
